JR065/4 indikát.10LED Rx 4ti článek (F815-6)
Kód: 3-8GR30936Detailní popis produktu

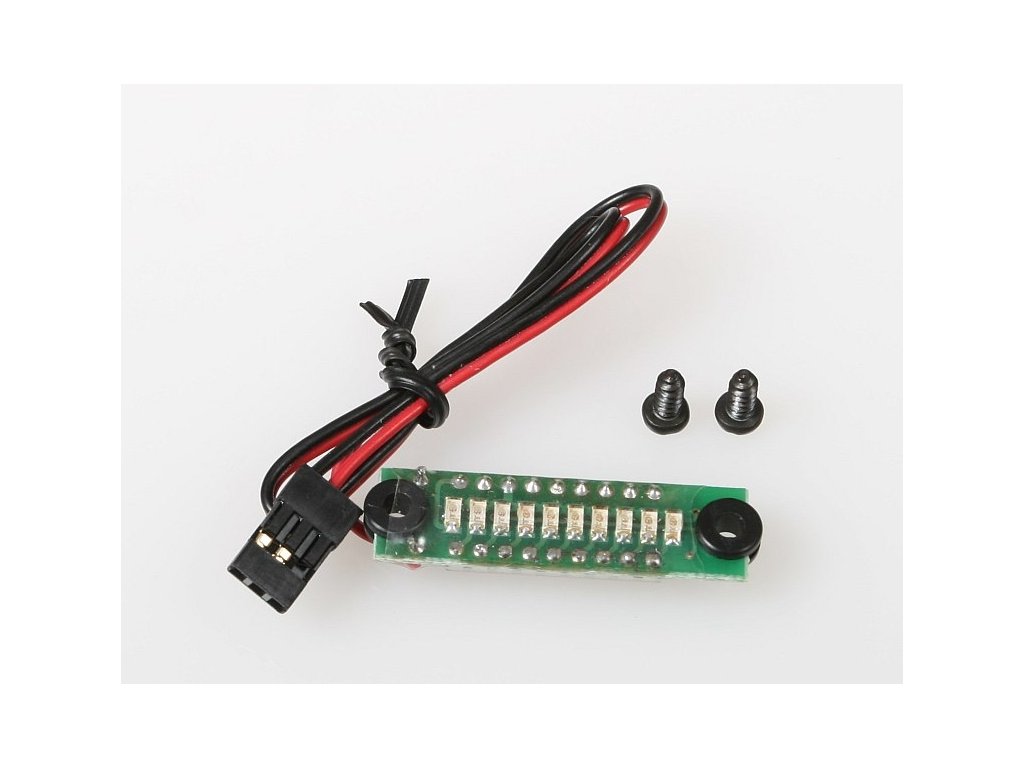

Sloupcový indikátor napětí ("běžící bod") pro Ni-XX akumulátorové sady se 4 články s 10 LED. Indikátor se napájí z měřeného akumulátoru, je vybaven patkami s gumovými průchodkami pro přišroubování na vhodné místo modelu.
Indikátor se připojuje dvoužilovým kablíkem se standardním servokonektorem Hitec/JR např do volného kanálu na přijímači. Sloupec s 10 LED s expandovanou stupnicí umožňuje odlišit články plně nabité (napětí nad 5,1 V), částečně nabité, vybité (4,6-4,8 V) a nebezpečně vybité (pod 4,4 V) naprázdno i při zatížení (pokud zahýbete několika servy najednou, a sloupec výrazně "spadne" dolů do oblasti "vybité", určitě již nemáte energii na další vzlet).
Napěťové úrovně jsou indikovány stylem "běžící bod", s jednou svítící LED. Tento způsob signalizace zaručuje minimální proudový odběr nutný na vlastní činnost indikátoru a navíc umožňuje indikovat větší počet úrovní - pokud svítí najednou dvě LED, je napětí na polovině mezi úrovněmi příslušejícími jednotlivým LED.
Orientační tabulka indikovaných napěťových úrovní
| LED č.: | Barva LED | Rozsvítí se při: |
| 1 | červená | 4,1 V |
| 2 | červená | 4,3 V |
| 3 | červená | 4,4 V |
| 4 | žlutá | 4,5 V |
| 5 | zelená | 4,6 V |
| 6 | zelená | 4,7 V |
| 7 | zelená | 4,8 V |
| 8 | zelená | 4,9 V |
| 9 | zelená | 5,0 V |
| 10 | zelená | 5,1 V |
Pozn.: uvedené napěťové úrovně jsou pouze orientační. Vzhledem k výborné stabilitě a přesnosti měření použitého integrovaného obvodu si můžete v případě potřeby indikátor přesně ocejchovat s pomocí dobrého voltmetru a regulovaného zdroje napětí.
| Napětí [V] | 0 - 6 |
| Délka [mm] | 39 |
| Šířka [mm] | 12 |
| Výška [mm] | 7 |
| Hmotnost [g] | 4.5 |
