Futaba DLPH-2 napájecí a zálohovací systém

Detailní popis produktu

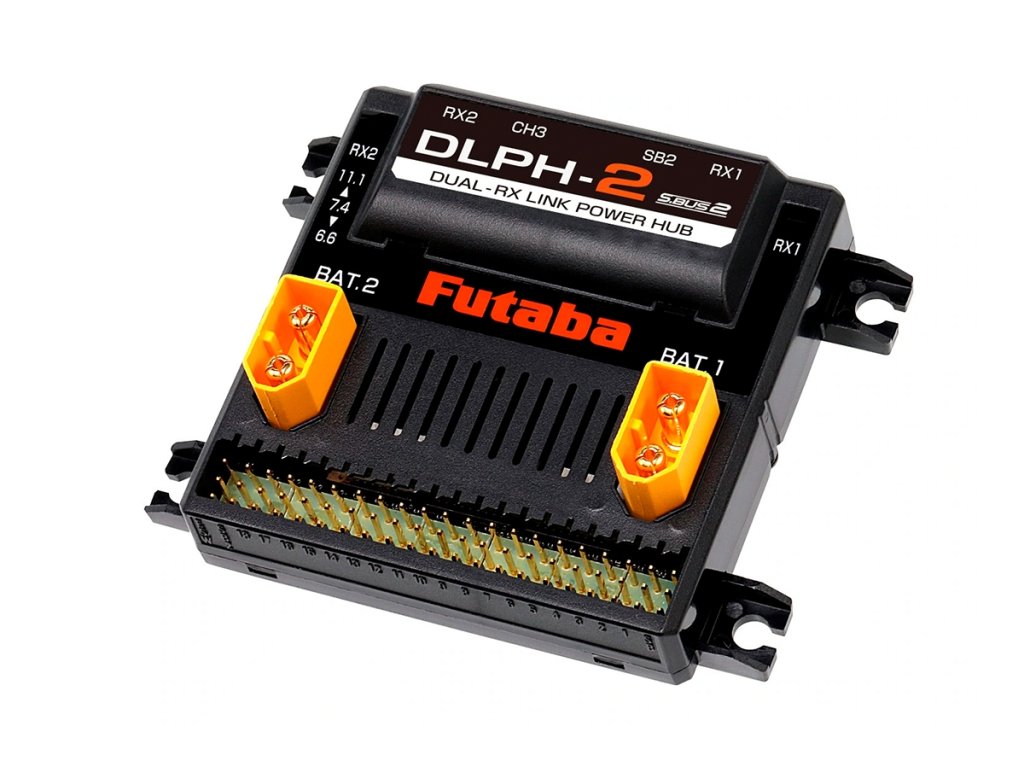

Přijímačový napájecí a zálohovací systém DLPH-2 umožňuje přepínání napájení z dvojice LiFe nebo LiPo akumulátorů a komunikace dvou S.BUS2 přijímačů Futaba, popř. s připojeným gyrem pro letadla GYA553. Zajišťuje napájení až 18 serv s vysokým tahem (celkem max. 60A) a přepínání mezi hlavním a záložním S.BUS2 přijímačem Futaba v případě ztráty signálu a umožňuje telemetrické sledování napětí obou napájecích akumulátorů na displeji vysílače Futaba. DLPH-2 je opatřen čtyřmi patkami se silentbloky pro snadnou montáž do modelu.

Provozní režimy a přiřazení výstupních PWM kanálů
S pomocí kompatibilního vysílače (T32MZ, T32MZ-WC, T16IZ, T16IZ SUPER, T26SZ s nejnovější verzí firmwaru) je možno volit provozní režimy DLPH-2 a přiřazení výstupních kanálů:

• režim s jedním přijímačem (k DLPH-2 je připojen jen jeden přijímač a popř. gyro pro letadla GYA553 - tj. funkce přijímače není zálohována, zálohováno je pouze napájení, pokud připojíte 2 akumulátory, serva se nepřipojují do GYA553, ale do DLPH-2)
• režim se dvěma přijímači (k DLPH jsou připojeny dva přijímače, zálohována je funkce přijímače i napájení, pokud připojíte 2 akumulátory) - výchozí nastavení
• režim se dvěma přijímači a gyrem pro letadla GYA553 (serva se nepřipojují do GYA553, ale do DLPH-2)
• přiřazení výstupních kanálů 1-16 + DG1 a DG2 (při použití gyra GYA553 povinné)
• přiřazení výstupních kanálů 17-24 + DG1 a DG2 (při použití přenosového sytému FASSTest 26CH s T26SZ, T32MZ/MZ-WC)

Systém napájení
Pro napájení slouží dvojice (stejných) 2S LiFe nebo LiPo akumulátorů; DLPH-2 zajišťuje rovnoměrné vybíjení obou - palubní elektronika je vždy napájena z akumulátoru o vyšším napětí. Napětí na výstupech pro serva odpovídá napětí napájecích akumulátorů - tj. při použití 2S LiPo akumulátorů je nutno použít vysokonapěťová (HV) serva, při napájení z dvojice LiFe akumulátorů je možno použít i klasická serva. DLPH-2 je vybaven elektronickým spínačem napájení - ten je možno vypínat a zapínat externím mechanickým vypínačem (DLPH-2 zůstane zapnutý i v případě, že dojde k odpojení externího vypínače nebo přerušení jeho kabelů). DLPH-2 zajišťuje rovněž napájení připojených S.BUS2 přijímačů (5 V).
Pozn.: Vzhledem k elektronickému spínači mezi napájecími akumulátory a výstupními zásuvkami pro serva je při použití střídavých serv Hitec řady HSB nutno připojit PAD absorbér zpětného proudu (min. 1 ks na 8 serv).

Systém zálohování přijímačů
K DLPH-2 se prostřednictvím S.BUS2 portů připojuje dvojice S.BUS2 přijímačů Futaba (nemusejí být stejného typu); zálohovací systém zajistí přepnutí na záložní přijímač v případě, že hlavní přijímač ztratí signál z vysílače nebo ej vystaven silnému rušení. Jakmile se obnoví normální stav, přepne zpět na hlavní přijímač. Při použití vysílače podporujícího funkci dvou přijímačů (Dual receiver) se hlavní přijímač s vysílačem spáruje jako přijímač 1 a záložní jako přijímač 2. V případě vysílače nepodporujícího tuto funkci se hlavní přijímač s vysílačem spáruje jako první a záložní přijímač jako druhý.

Telemetrické funkce
DLPH-2 umožňuje připojení všech telemetrických čidel Futaba prostřednictvím S.BUS2 portu. Navíc funguje jako dvojitý napěťový senzor (výchozí startovací adresa 6) umožňující sledovat napětí obou napájecích akumulátorů na displeji vysílače a výstražnou signalizaci nízkého napětí (tato funkce není dostupná v režimu jednoho přijímače s připojeným gyrem GYA553).

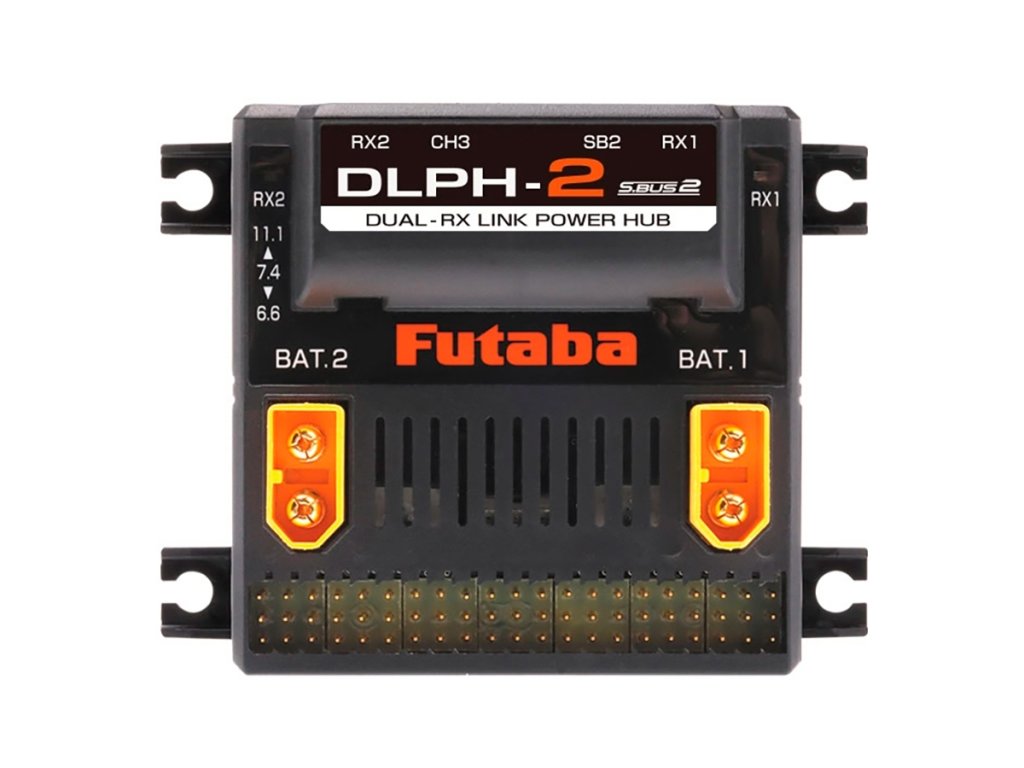

Vstupy a výstupy DLPH-2
DLPH-2 zajišťuje napájení a připojení serv a dalších zařízení včetně gyroskopů, telemetrických senzorů atd., takže přijímače jsou připojeny pouze prostřednictvím S.BUS2 portů - žádná serva nebo jiná zařízení se do nich nepřipojují.

• Komunikační S.BUS2 porty pro přijímače (RX1, RX2): Dvojice S.BUS2 portů pro připojení hlavního a záložního přijímače. Napětí na (+) kontaktech zásuvek je 5,0 V.
• Vstupní/výstupní S.BUS2 port (SB2): Pro telemetrické senzory, S.BUS2 gyra atd. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů.
• Napájecí zásuvky (BATT1/BATT2): Zásuvky pro připojení napájecích akumulátorů s konektory XT60.

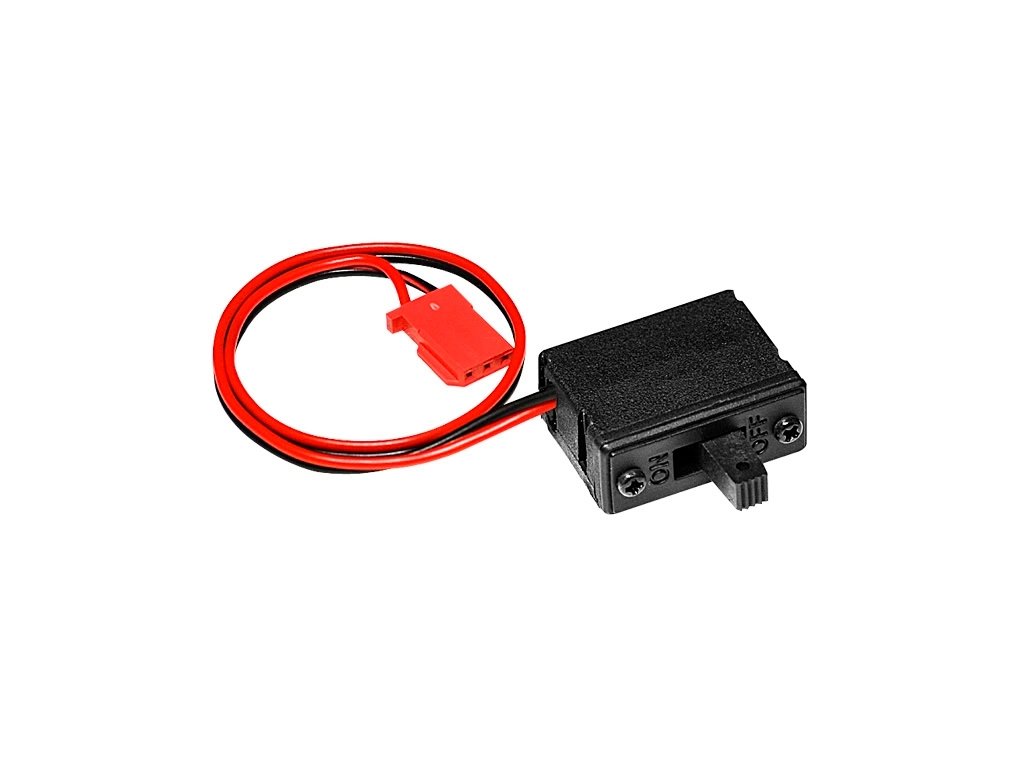

• Zásuvka pro externí vypínač: Pro speciální externí vypínač.
• Výstupní port S.BUS (SB): Zásuvka pro připojení S.BUS serv. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů.
• Výstupní port S.BUS2 (SB2): Zásuvka pro připojení S:BUS2 serv. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů.
• Výstupní zásuvka pro regulátor otáček (CH3): Zvláštní zásuvka kanálu plynu CH3 pro připojení elektronického regulátoru otáček. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů (v případě použití regulátoru s BEC stabilizátorem napájení je nutno odpojit červený (+) vodič v servokabelu regulátoru).
• 18 zásuvek pro serva: Výstupní zásuvky s PWM signálem pro klasická serva pro kanály 1-18 (1-16 + DG1, DG2) resp. 17-24 + DG1, DG2. Napětí na (+) kontaktech zásuvek odpovídá napětí napájecích akumulátorů.

-
Sada DLPH-2 obsahuje: Externí vypínač, 3 propojovací kabely pro přijímače, příslušenství pro instalaci, návod.

Napájení [V]	6.4 - 13
Max. proud [A]	60
Délka [mm]	62.8
Šířka [mm]	62.4
Výška [mm]	18.1
Hmotnost [g]	50
