Castle motor 1406 1900ot/V senzored, reg. Mamba X

Detailní popis produktu

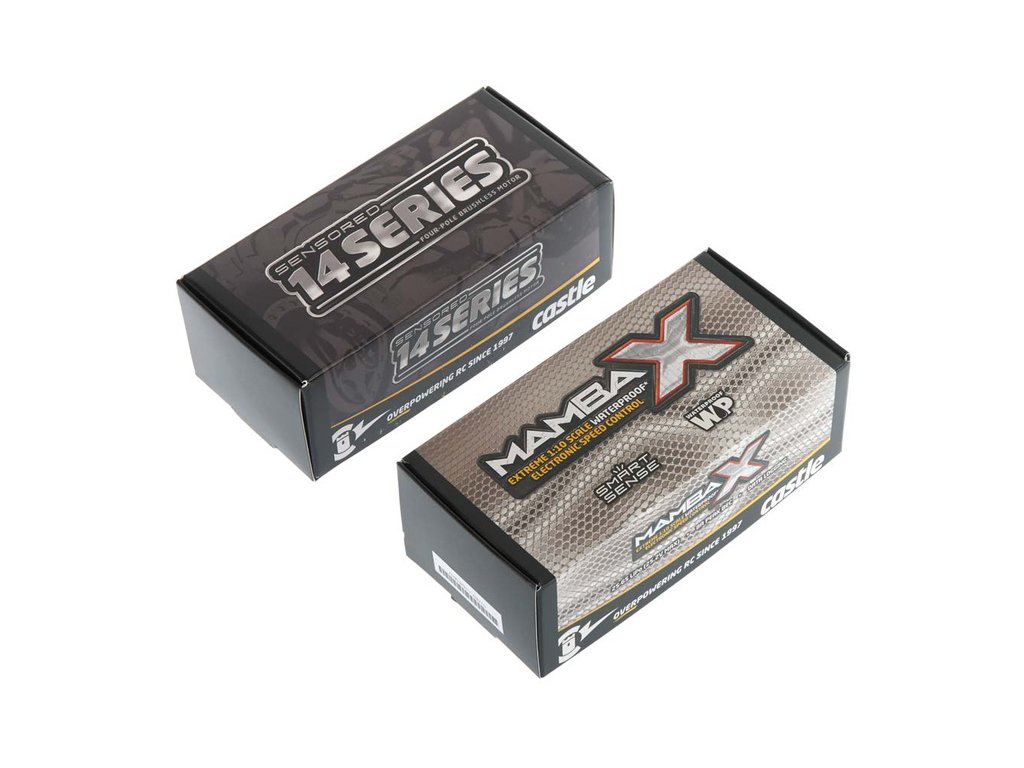

Obsah balení

Obsahem balení je střídavý 4-pólový nízko-otáčkový senzorový motor Castle Creations 1406 1900 ot/min/V s naletovanými kabely délky 28 cm, voděodolný střídavý regulátor Castle Mamba X, propojovací senzorový kabel délky 21 cm, šrouby M3x6mm s válcovou hlavou pro upevnění motoru. Návod k použití v angličtině a češtině.

Charakteristika

Střídavý 4-pólový nízko-otáčkový senzorový motor Castle Creations 1406 1900 ot/min/V pro crawlery a expediční RC modely aut 1:10 patří do nejnovější řady motorů od Castle Creations. Otáčky 1900 ot/min/V, napájení 2 až 4 čl. LiPo, vysoká účinnost, senzorové provedení.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky 0.2 mm. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky, na které si můžete připájet vývody ve optimálním směru – dle modelu.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele je připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Klíčové vlastnosti střídavých motorů Castle 1406

• Motory Castle 1406 jsou rozměrově totožné se stejnosměrnými motory řady 540
• Díky absenci komutátoru je životnost střídavého motoru dána pouze ložisky, které lze však vyměnit
• Senzorové provedení, integrovaný senzor teploty
• Impregnované vinutí odolná vůči vlhkosti, senzory jsou zality ve speciální zalévací směsi
• Velmi tenké plochy statoru pro vysokou účinnost
• Velké pájecí plošky vývodů pro snadné pájení
• Rotor je opředen kevlarovou tkaninou.

Regulátor Castle Mamba X

Elektronický regulátor Castle Mamba X Castle Mamba je regulátor určený pro RC modely aut 1:10 nebo lehčí modely 1:8. Napájení může být v rozsahu 2 až 6 čl. LiPo, samozřejmostí je voděodolná konstrukce. Regulátor může být použit jak pro hobby tak i pro profi použití. Novinkou je možnost připojení senzorového motoru, doplňkový vstup pro změnu nastavení regulátoru během závodu nebo při ježdění z crawlery či expedičními modely.

Regulátor umožňuje zaznamenávat naměřená data - proudový odběr, napájecí napětí, zvlnění napájecího napětí, napětí BEC, teplotu a otáčky do paměti. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit.

Regulátor Castle Mamba X obsahuje integrovaný zdroj BEC schopný dodat proud až 8 A, napětí může je nastavitelné v rozsahu 5,25 až 8,0 V.

Možnosti využití sekundárního vstupu AUX2 - bílý vodič

• Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
• Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
• Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
• Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
• Vypnuti/zapnutí zpátečky
• Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
• Vymazání naměřených dat - můžete dálkově vymazat záznam naměřených dat v průběhu závodu, např. před startem závodu

Odnímatelné kabely k přijímači a senzoru senzorových motorů

Kabely vedoucí do přijímače a do senzoru jsou zapojeny do zlaceného konektoru. Toto řešení nabízí možnost přizpůsobení kabeláže pro Vaše RC auto přesně podle Vašich představ. Pokud při havárii dojde k poškození kabelů, jednoduše je vyměníte. Kabely k přijímači i k senzoru lze dokoupit jako náhradní díl. Konektor pro připojení senzorového motoru je z výroby osazen záslepkou. Pokud se rozhodnete používat senzorové motory, je potřeba vysunout záslepku z konektoru. Jednoduché a maximálně spolehlivé řešení!

Náhradní kabel k přijímači má objednací číslo CC-011-0106-00, kabel pro připojení senzorů senzorových střídavých motorů do RC aut má objednací číslo CC-011-0108-00.

Klíčové vlastnosti regulátor Castle Creations Mamba X

• Voděodolná konstrukce regulátoru - elektronika je zalita ve speciální zalévací hmotě
• Obnovena podpora senzorových motorů, které jsou důležité ve stále populárnějších crawlerech
• Nastavitelná hodnota napětí zdroje BEC - můžete tak plně využívat jak standardní tak i High Voltage serva
• Nový voděodolný spínač pro spolehlivé vypnutí a zapnutí regulátoru
• Díky použití výkonnějšího mikrokontroléru je chod motoru ještě lepší, navíc je nově umožněno logování dat
• Regulátor je vybaven sekundárním vstupem, díky kterému si můžete během jízdy pomocí volného kanálu vysílače měnit některý z těchto parametrů, viz níže.
• Samozřejmostí je možnost programování základních parametrů regulátoru pomocí vysílače nebo programovací karty. Kompletní možnosti programování jsou k dipozici v aplikaci Castle Link pro PC.
• Výkonnější zdroj BEC pro spolehlivé napájení výkonných serv v modelu
• Regulátory mohou zaznamenávají nejdůležitější naměřená data - průběh napětí, otáčky a pod. Naměřená data ze závodu si pak můžete zobrazit na počítači a vyhodnotit.
• Podpora protokolu Castle Live Link - regulátor lze doporučit i pro průmyslové aplikace, kdy je nutné mít zpětnou vazbu o otáčkách, teplotě a pod.
